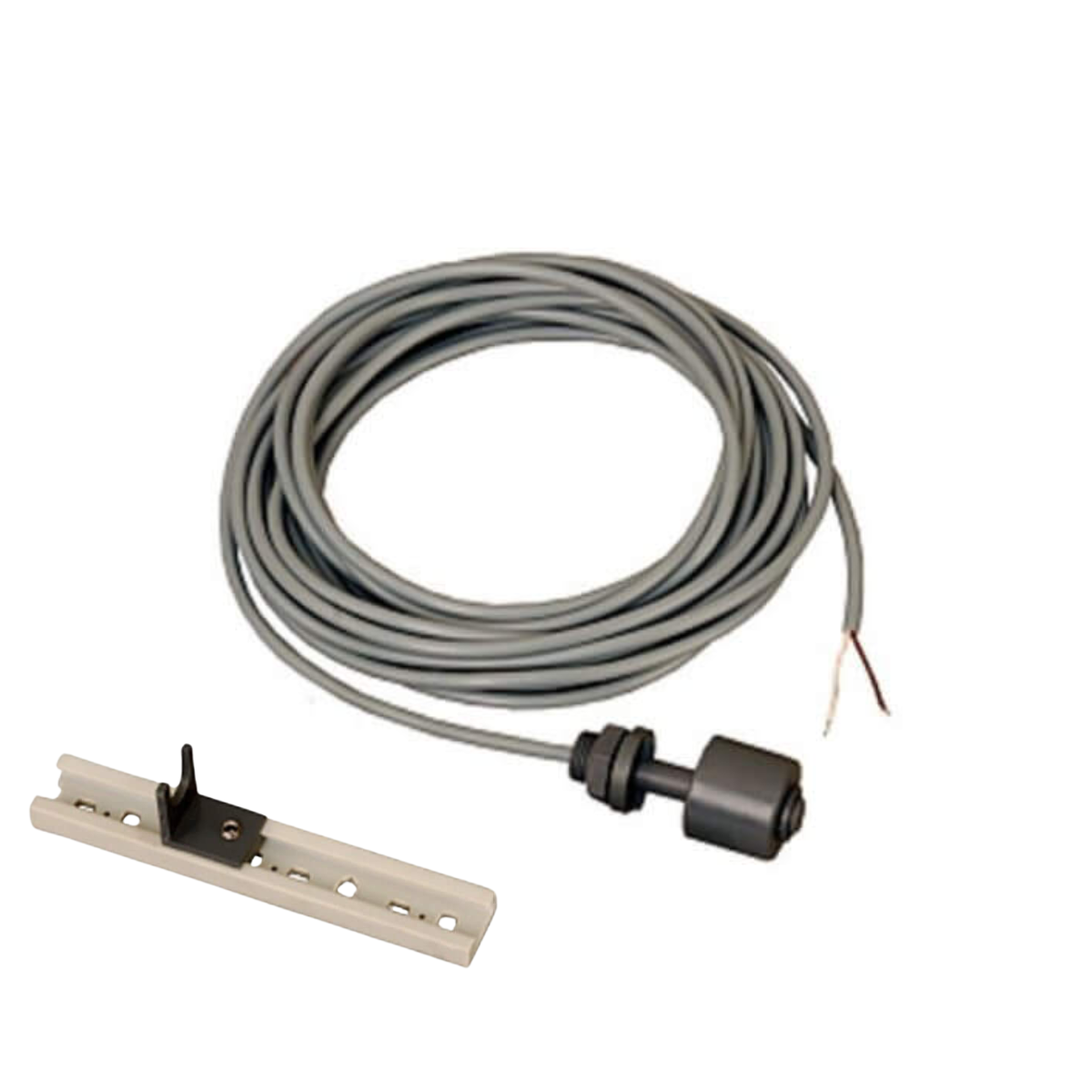

Niveauschwimmer für iWash Ventil inkl. Halterung & 10 m anschlussfertigem Kabel

Der Niveauschwimmer dient zur zuverlässigen Überwachung des Wasserstands und ist speziell für die Verwendung mit dem iWash Rückspülventil entwickelt. In Kombination mit dem iWash-System ermöglicht der Schwimmerschalter eine automatische und sichere Steuerung wichtiger Funktionen wie Rückspülung oder Wassernachspeisung – abhängig vom aktuellen Wasserstand.

Sinkt der Wasserstand unter einen definierten Punkt, erkennt der Schwimmer dies sofort und übermittelt das Signal an das iWash Rückspülventil. Das System kann daraufhin automatisch reagieren, beispielsweise indem eine Nachspeisung freigegeben oder ein ungewolltes Entleeren des Pools während einer Rückspülung verhindert wird. Dadurch erhöht sich die Betriebssicherheit der gesamten Filteranlage deutlich.

Der Schwimmerschalter wird inklusive stabiler Halterung geliefert und lässt sich dank des 10 m langen Anschlusskabels flexibel im Technikschacht, Ausgleichsbehälter oder direkt im Beckenbereich montieren. Die robuste und chemikalienbeständige Ausführung ist für den dauerhaften Einsatz in chlorhaltigem Poolwasser ausgelegt und gewährleistet eine zuverlässige Funktion auch im kontinuierlichen Betrieb.

Die Installation erfolgt schnell und unkompliziert und eignet sich besonders für Fachbetriebe im Bereich Pooltechnik und Wasseraufbereitung.

Produkteigenschaften

• Niveauschwimmer zur automatischen Wasserstandserfassung
• Optimale Ergänzung für das iWash Rückspülventil
• Inklusive stabiler Halterung zur sicheren Befestigung
• 10 m anschlussfertiges Kabel für flexible Montage
• Robuste, chemikalienbeständige Ausführung
• Geeignet für Schwimmbecken, Ausgleichsbehälter und Technikschächte
• Zuverlässiger Dauerbetrieb in Pool- und Filteranlagen
• Magnetventil nicht im Lieferumfang!

Technische Beschreibung & Verkabelung

Der Niveauschwimmer arbeitet als potentialfreier Schaltkontakt (Schließer/Öffner). Das bedeutet, der Schwimmer selbst liefert keine eigene Spannung, sondern schaltet lediglich einen Steuerkontakt, der vom iWash-System ausgewertet wird.

Der Anschluss erfolgt direkt am 7-poligen Steuerstecker des iWash Rückspülventils.

Anschlussbelegung für den Schwimmerschalter

Pin	Farbe	Funktion
PIN 2	Schwarz	GND / Masse (Schwimmerschalter)
PIN 3	Weiß	Eingang Schwimmerschalter

        NIVEAUSCHWIMMER
        (potentialfreier Kontakt)
             ┌───────┐
             │       │
             │  SW   │
             │       │
             └─┬───┬─┘
               │   │
               │   │
               │   │
               │   │
        ┌──────┘   └──────┐
        │                 │
   PIN 2 (GND)       PIN 3 (Signal)
   schwarz           weiß
        │                 │
        │                 │
        └──── iWash Steueranschluss ────

Der Schwimmerschalter wird einfach zwischen PIN 2 (GND) und PIN 3 (Signal) angeschlossen.

Funktionsprinzip

• Wasserstand zu niedrig: Schwimmerschalter schaltet → iWash erkennt Nachfüllbedarf

• Wasserstand erreicht: Schwimmerschalter öffnet → Nachspeisung wird gestoppt

Das iWash-System kann daraufhin ein angeschlossenes Magnetventil für die Wassernachspeisung automatisch steuern. Dadurch wird der Poolwasserstand konstant gehalten und ein Trockenlaufen der Anlage verhindert.
